Realiza el predimensionamiento completo de un sistema fotovoltaico desde un solo archivo Excel.
Esta herramienta está diseñada para estudiantes, técnicos, proyectistas e ingenieros que necesitan estimar de forma rápida y estructurada los principales componentes de una instalación solar fotovoltaica.
La calculadora permite partir desde el consumo diario o desde un inventario de cargas y desarrollar progresivamente el dimensionamiento del sistema.
Funciones principales
- Sistemas conectados a red.
- Sistemas aislados.
- Sistemas híbridos.
- Consumo diario en kWh.
- Demanda máxima simultánea.
- Horas sol pico HSP.
- Pérdidas globales.
- Margen energético.
- Potencia individual del panel.
- Potencia FV requerida.
- Número mínimo de paneles.
- Potencia FV instalada.
- Generación diaria y anual estimada.
- Relación DC/AC.
- Potencia preliminar del inversor.
Inventario de cargas
Permite ingresar:
- equipo;
- cantidad;
- potencia;
- horas de uso diario;
- factor de simultaneidad.
El archivo calcula automáticamente:
- energía diaria por carga;
- consumo total;
- demanda simultánea.
Esto permite diferenciar claramente entre potencia en kW y energía en kWh.
Dimensionamiento fotovoltaico
La herramienta calcula:
- energía diaria de diseño;
- potencia FV requerida;
- número de módulos;
- potencia instalada;
- producción estimada;
- área neta de paneles;
- área estimada de implantación.
También incluye comparación entre diferentes escenarios de HSP.
Por ejemplo, para un mismo consumo:
3 HSP → 16 paneles
4,5 HSP → 11 paneles
6 HSP → 8 paneles
Banco de baterías
La calculadora permite definir:
- porcentaje de cargas respaldadas;
- días de autonomía;
- profundidad de descarga DoD;
- eficiencia;
- voltaje del banco;
- tensión de la batería;
- capacidad en Ah.
Obtiene automáticamente:
- energía útil requerida;
- capacidad nominal del banco;
- Ah requeridos;
- baterías en serie;
- ramas en paralelo;
- número total de módulos;
- capacidad instalada;
- autonomía efectiva.
Inversor y strings
Incluye una sección para analizar la compatibilidad eléctrica entre módulos fotovoltaicos e inversor.
Permite ingresar datos como:
- Voc.
- Vmp.
- Imp.
- Isc.
- Coeficientes de temperatura.
- Temperatura mínima.
- Temperatura máxima.
- Tensión DC máxima del inversor.
- Rango MPPT.
- Corriente máxima por MPPT.
- Número de MPPT.
El archivo calcula:
- Voc corregido en frío;
- Vmp corregido en caliente;
- número mínimo de módulos por string;
- número máximo de módulos por string;
- tensión del string;
- corriente;
- número de strings;
- verificación preliminar de cumplimiento.
Cables y protecciones
Incluye predimensionamiento de los lados DC y AC.
Permite modificar:
- longitud;
- sección;
- tensión;
- corriente;
- tipo de sistema.
Calcula:
- caída de tensión;
- pérdidas resistivas;
- corriente de diseño;
- protección preliminar.

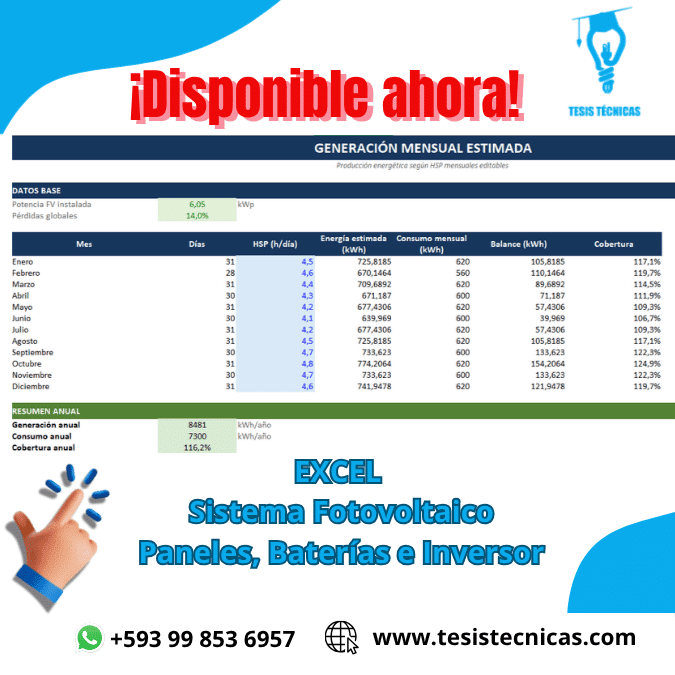

Generación mensual
Permite ingresar HSP diferentes para cada mes y calcular:
- generación mensual;
- consumo mensual;
- balance energético;
- cobertura mensual;
- generación anual;
- cobertura anual.
Esto permite analizar meses con déficit o excedente de energía.
Análisis económico
La herramienta permite ingresar:
- costo inicial del sistema;
- tarifa eléctrica;
- precio de exportación;
- porcentaje de autoconsumo;
- operación y mantenimiento;
- degradación anual;
- tasa de descuento;
- vida útil.
Calcula automáticamente:
- energía autoconsumida;
- energía exportada;
- ahorro o ingreso anual;
- beneficio neto;
- payback simple;
- VPN aproximado;
- LCOE aproximado.
Lista de materiales
El archivo genera una lista preliminar con elementos como:
- paneles;
- inversor;
- estructura;
- conectores MC4;
- cable DC;
- cable AC;
- protecciones;
- SPD;
- baterías;
- gabinete;
- puesta a tierra;
- monitoreo;
- señalización.
Las cantidades vinculadas directamente con el dimensionamiento se actualizan automáticamente.
Ejemplo incluido
El archivo viene configurado con un ejemplo de:
20 kWh/día
4,5 HSP
Panel de 550 W
Resultados aproximados:
Potencia FV requerida: 5,68 kWp
Paneles mínimos: 11
Potencia instalada: 6,05 kWp
Generación diaria: 23,41 kWh
Generación anual: 8.546 kWh
Todos los datos son editables para analizar diferentes proyectos.
¿Para quién está dirigido?
Ideal para:
- estudiantes;
- tesistas;
- técnicos eléctricos;
- ingenieros eléctricos;
- diseñadores fotovoltaicos;
- proyectistas;
- instalaciones residenciales;
- instalaciones comerciales;
- sistemas aislados;
- sistemas híbridos;
- memorias de cálculo;
- estudios preliminares de energía solar.
Formato y entrega
Formato: Microsoft Excel
Tipo: Archivo editable
Entrega: Digital
Uso: Académico, técnico y profesional
Importante
Esta herramienta está orientada al predimensionamiento y análisis preliminar.
Antes de ejecutar un proyecto real deben verificarse los datos de irradiación del sitio, fichas técnicas de paneles, baterías e inversores, temperaturas extremas, protecciones, puesta a tierra, estructura, normativa aplicable y condiciones reales de operación.
